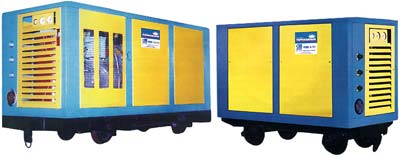

Установки (станции) передвижные компрессорные винтовые УКВШ-5/7 У1, УКВШ-6/7 У1, УКВШ-7,5/7 У1, УКВШ-15/7 У1 и УКВШ-20/7 У1 предназначены для снабжения сжатым воздухом пневматических инструментов и приводов механизмов в подземных выработках шахт и надшахтных зданиях, в которых «Правилами безопасности в угольных и сланцевых шахтах» допущено применение электрооборудования в исполнении «РВ-3В» с эксплуатацией в продолжительном режиме (S3), ПВ – 40% при питании тормозных устройств шахтных подъемных машин, а также для использования в других отраслях, где требуется сжатый воздух с заданными параметрами.
Технические характеристики компрессоров УКВШ
Наименование параметров
Ед. изм.
Норма для установки
УКВШ-5/7У1
УКВШ-6/7 У1
УКВШ-7,5/7 У1
Производительность по всасыванию
нм3/мин
6+1,55
6,2
7,5
Давление конечное, изб.
кгс/см2
6+1*
6 - 7
Температура начальная
(окружающего воздуха)
°С
-5...+30
Температура конечная, не более
°С
100
Тип компрессорного блока
винтовой масло заполненный
Мощность, потребляемая
компрессорной установкой, не более
кВт
37
Мощность установленного
электродвигателя
кВт
55 или 45
55
55
Напряжение питания
В
380/660/1140
Средний уровень звука на расстоянии 1 м от станции
дБА
89
Габаритные размеры:
Длина
мм
2200
Ширина
мм
1050
Высота
мм
1500
Масса
кг
1680
Количество часов работы между ступенями технического обслуживания
час
4000
Наименование параметров
Ед. изм.
Норма для установки
УКВШ-15/7У1
УКВШ-20/7 У1
Производительность по всасыванию
нм3/мин
14,5
20
Давление конечное, изб.
кгс/см2
6 - 7
Температура начальная
(окружающего воздуха)
°С
-5...+30
Температура конечная, не более
°С
100
Тип компрессорного блока
винтовой масло заполненный
Мощность, потребляемая
компрессорной установкой, не более
кВт
90
119
Мощность установленного
электродвигателя
кВт
90
132
Напряжение питания
В
380/660/1140
Средний уровень звука на расстоянии 1 м от станции
дБА
89
Габаритные размеры:
Длина
мм
3140
3200
Ширина
мм
1140
1150
Высота
мм
1600
1600
Масса
кг
2800
3100
Количество часов работы между ступенями технического обслуживания
